Posiadamy doskonale zaopatrzony magazyn dystrybucyjny w Smolcu, co gwarantuje szybka realizację zamówień oraz elastyczność w dostawach. Dzięki bezpośredniej współpracy z producentem oferujemy konkurencyjne ceny i stałą dostępność towaru.

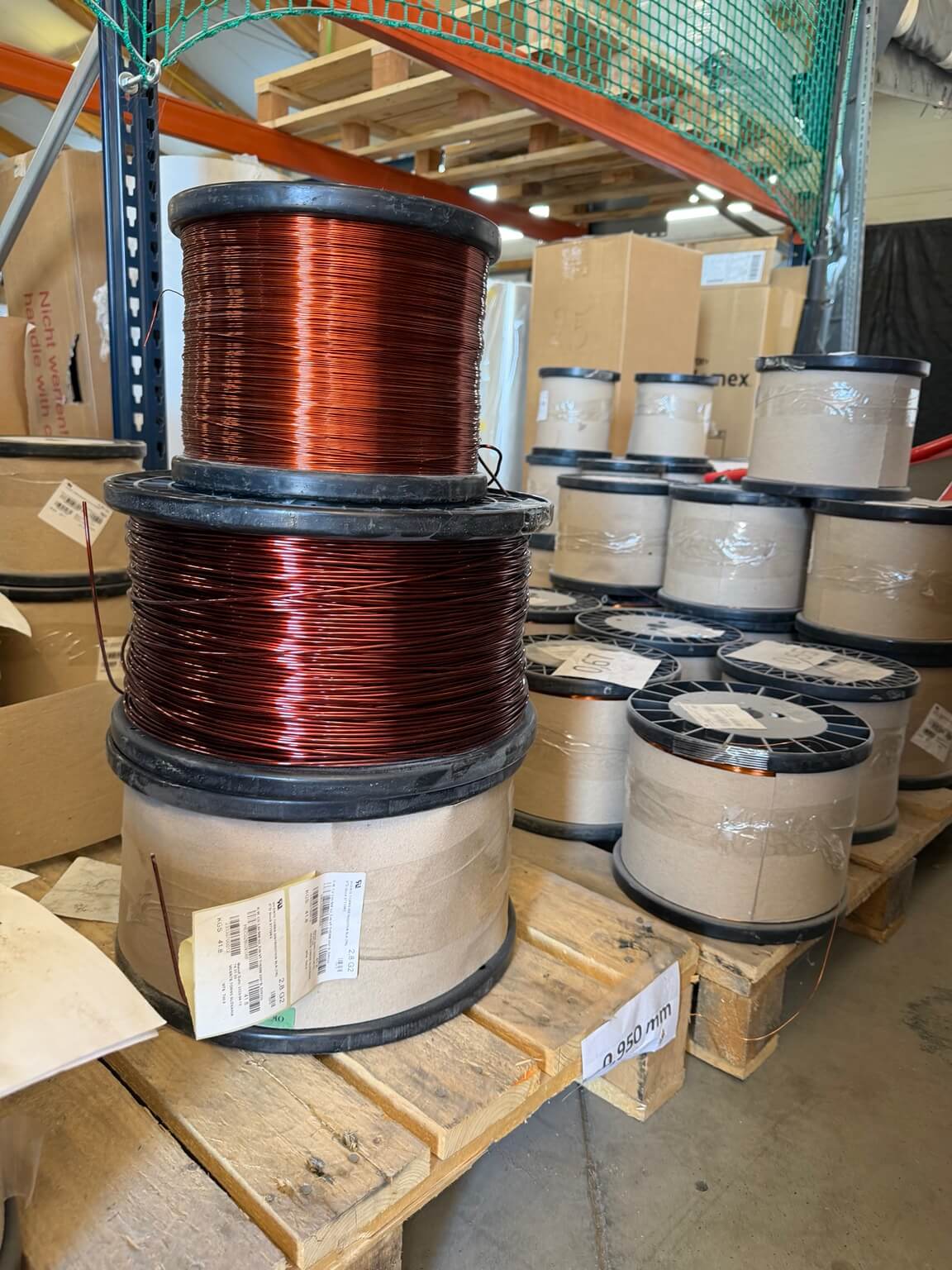

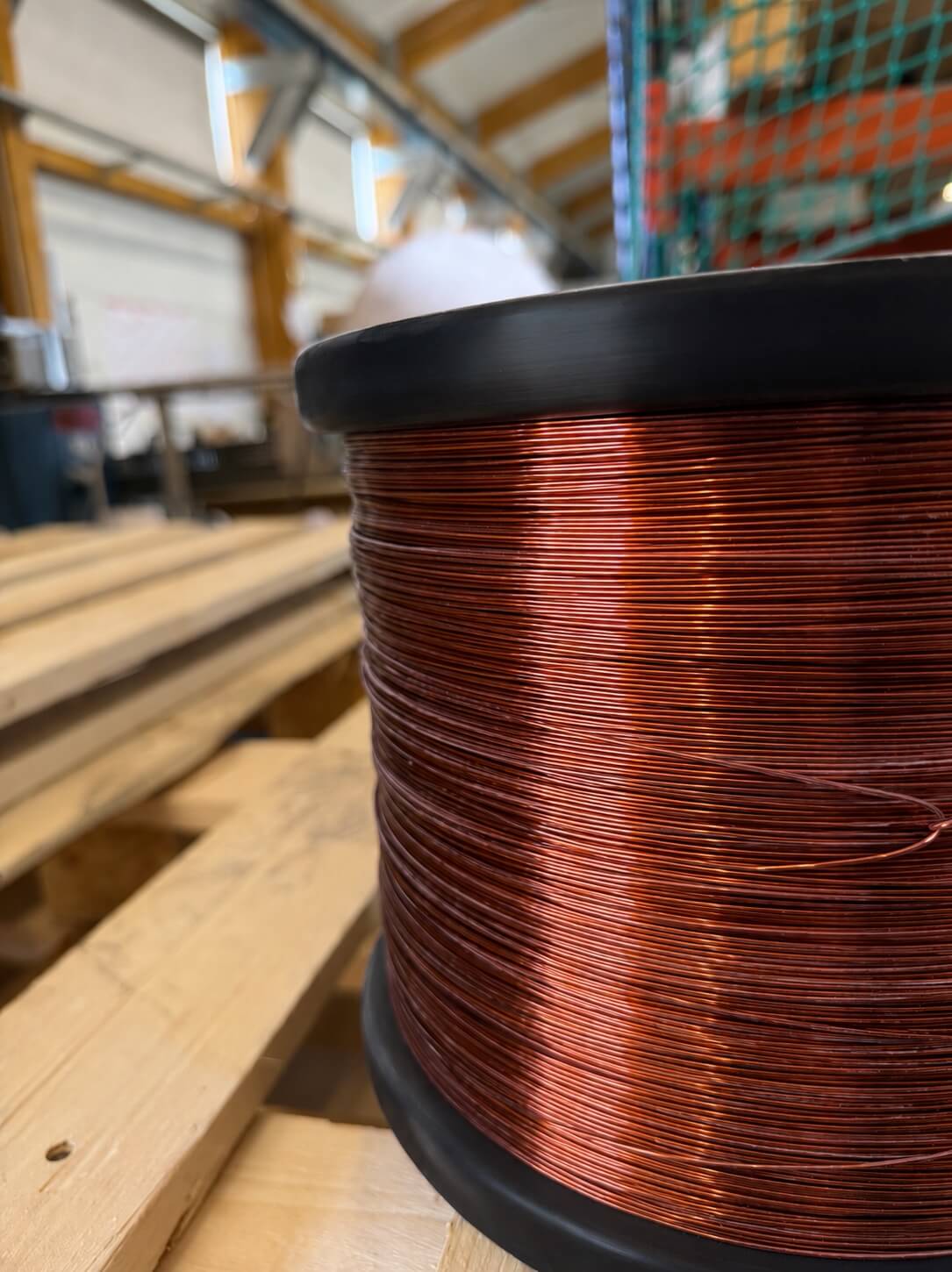

Oferujemy okrągłe emaliowane druty miedziane w zakresie średnic od 0,2 do 3,75 mm dostępne z różnym stopniem przyrostu izolacji: Grade 0, Grade 1 oraz Grade 2.

Typ drutów emaliowanych:

• Thermex® 220 FL – emaliowany drut nawojowy z izolacją na bazie poliamid-imidu, charakteryzujący się bardzo dobrymi właściwościami mechanicznymi, termicznymi i chemicznymi. Zapewnia wysoką odporność na obciążenia eksploatacyjne oraz stabilną pracę w temperaturach do 220 °C.

Drut przeznaczony jest do wymagających zastosowań w uzwojeniach silników AC i DC, elektromagnesach oraz transformatorach suchych i olejowych, gdzie kluczowa jest trwałość izolacji i niezawodność pracy.

Grupa drutów spełniających wymagania norm IEC 60317-0-2 oraz NEMA MW-1000, dostępnych w szerokim zakresie wymiarów i wyposażonych w powłoki wstępnie utwardzone, zapewniające wysoką trwałość mechaniczną.

Rodzaje izolacji włóknistej

• Silix® - goły lub emaliowany drut opleciony włóknem szklanym i impregnowany; przeznaczony do pracy w zakresie temperatur od 180 do 200°C.

• Daglas® - goły lub emaliowany drut pokryty mieszanką włókien szklanych i poliestrowych; zakres temperatur 155-180°C lub do 200°C. Charakteryzuje się bardzo dobrą odpornością na naprężenia mechaniczne oraz małym promieniem gięcia podczas formowania cewek i prętów.

• VTV - wysokotemperaturowy drut w oplocie szklanym, stanowiący połączenie zalet drutów Silix® i Daglas®. Jest mechanicznie mocniejszy niż Silix®, przy jednocześnie wyższej zawartości szkła niż Daglas®.

Zastosowania

• silniki ognioodporne do wentylacji tunelowej,

• silniki wysokiego napięcia do 3 kV,

• silniki trakcyjne,

• pompy olejowe,

• silniki dla przemysłu ciężkiego.

Oferujemy okrągłe druty miedziane izolowane miką w zakresie średnic od 0,7 do 2,00 mm. Zastosowanie bardzo cienkich taśm mikowych o wysokiej odporności elektrycznej i termicznej sprawia, że druty te są idealnym rozwiązaniem dla aplikacji niskonapięciowych, szczególnie narażonych na efekt koronowy.

Typy drutów mikowych

• SamicaShield - goły lub emaliowany drut pokryty bardzo cienką taśmą mikową, o wyjątkowej odporności na wyładowania koronowe; przystosowany do automatycznych procesów nawijania w aplikacjach niskonapięciowych.

• SamicaRound - goły lub emaliowany drut pokryty cienką taśmą mikową, przeznaczony do zastosowań wysokonapięciowych do 6,6 kV, przy wykonywaniu elementów w technologii niskonapięciowej.

• SamicaFirewall - goły drut izolowany cienką, wysokotemperaturową taśmą mikową; przeznaczony do pracy w temperaturze ciągłej do 500°C, z możliwością krótkotrwałych pików temperatury do 1000°C.

• Cablosam® taped wires - przewody izolowane, dedykowane do produkcji kabli ognioodpornych.

Zastosowania

• ognioodporne silniki do wentylacji tunelowej,

• silniki pracujące w temperaturach do 500°C,

• silniki inwerterowe narażone na duże skoki napięcia,

• silniki wysokonapięciowe do 6,6 kV,

• silniki dla przemysłu ciężkiego,

• kable ognioodporne.

Oferujemy okrągłe druty miedziane w izolacji taśmy poliimidowej w zakresie średnic od 0,4 do 5,00 mm. Dostępne są zarówno wersje standardowe, jak i specjalne:

• o podwyższonej odporności na wyładowania koronowe,

• w wersji wodoopornej.

W celu zwiększenia wytrzymałości mechanicznej druty mogą być dodatkowo pokrywane włóknem szklanym lub mieszanką włókien szklanych i poliestrowych. Zastosowanie miedzi niklowanej umożliwia uzyskanie długiej żywotności w warunkach wysokiej temperatury.

Zastosowania

• olejowe pompy zanurzeniowe,

• ognioodporne silniki do wentylacji tunelowej,

• silniki do maszyn górniczych,

• silniki trakcyjne.

Realizujemy również niestandardowe druty okrągłe, projektowane zgodnie z indywidualnymi wymaganiami klientów oraz do nietypowych aplikacji. Dzięki zaawansowanej technologii taśmowania możemy izolować:

• miedź ETP,

• miedź beztlenową,

• miedź niklowaną,

Każde rozwiązanie dopasowywane jest precyzyjnie do wymagań technicznych oraz warunków pracy danej aplikacji.

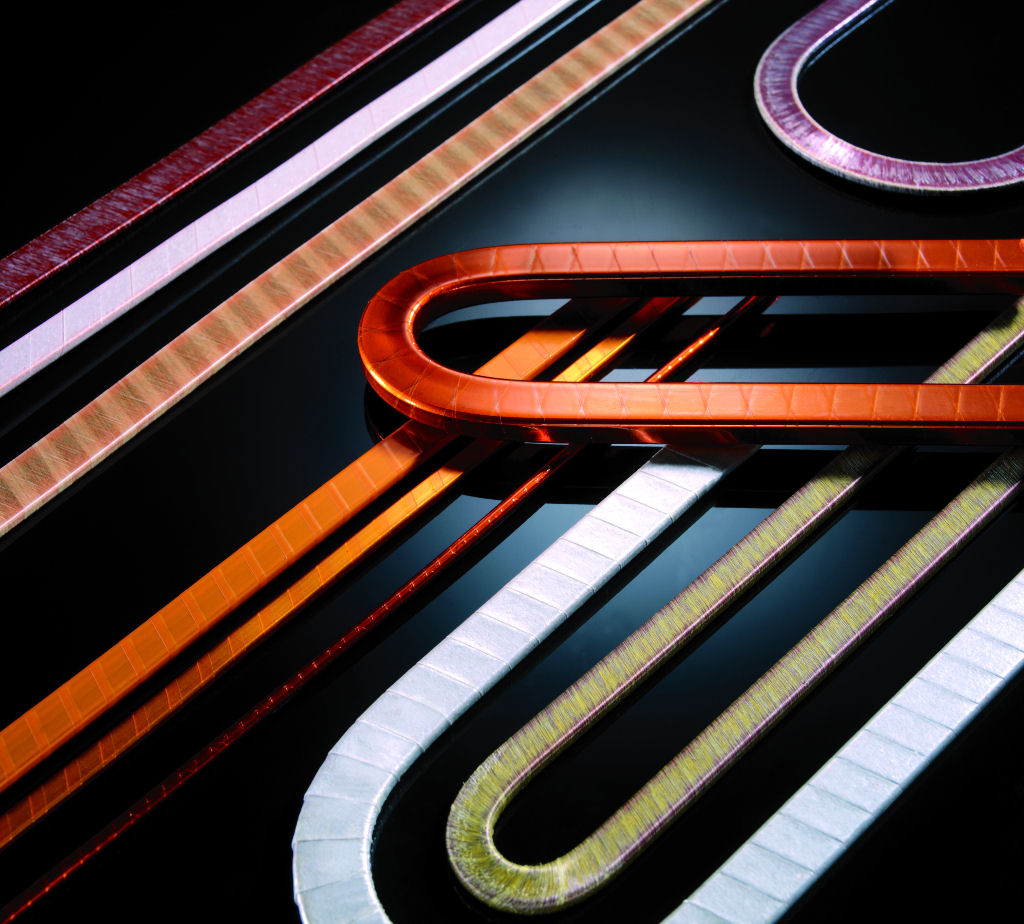

Dostarczamy emaliowane przewody w rozmiarach zgodnych z normą IEC 60317-0-2 oraz NEMA (National Electrical Manufacturers Association) w emalii o różnym stopniu grubości Grad 1 lub Grad 2 i specjalnych właściwościach.

Rodzaje drutów emaliowanych:

• Thermex® 220 FL – emaliowany drut nawojowy z izolacją na bazie poliamid-imidu, charakteryzujący się bardzo dobrymi właściwościami mechanicznymi, termicznymi i chemicznymi. Zapewnia wysoką odporność na obciążenia eksploatacyjne oraz stabilną pracę w temperaturach do 220 °C.

Drut przeznaczony jest do wymagających zastosowań w uzwojeniach silników AC i DC, elektromagnesach oraz transformatorach suchych i olejowych, gdzie kluczowa jest trwałość izolacji i niezawodność pracy.

• Thermibond® TS – emaliowany drut nawojowy z dodatkową warstwą kleju termoutwardzalnego, który umożliwia trwałe łączenie zwojów podczas procesu wygrzewania. Izolacja na bazie poliamid-imidu zapewnia bardzo dobre właściwości mechaniczne i termiczne oraz odporność na temperatury do 220 °C.

Drut stosowany jest przede wszystkim w uzwojeniach stojanów silników i generatorów, gdzie technologia samosklejania pozwala ograniczyć lub wyeliminować proces impregnacji lakierem, upraszczając produkcję i stabilizując konstrukcję uzwojeń.

Grupa produktów spełniających wymagania norm IEC 60317-0-2 oraz NEMA MW-1000. Druty posiadają powłoki wstępnie utwardzone, zapewniające wysoką odporność mechaniczną i termiczną.

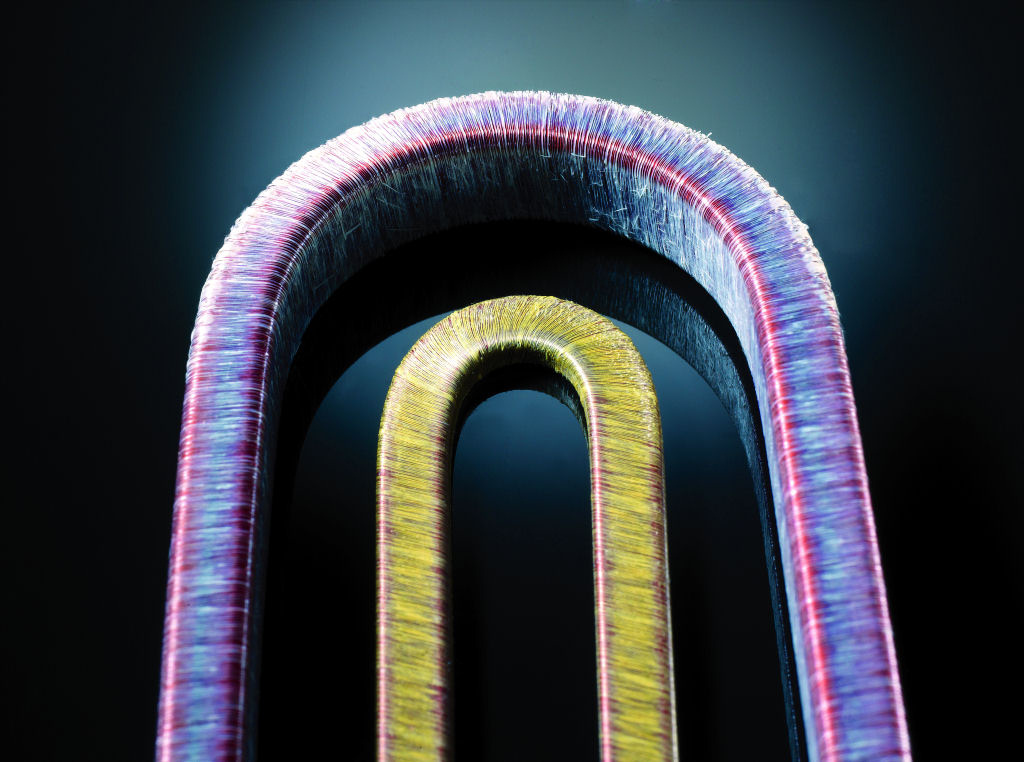

Typy izolacji włóknistej

• Silix® – goły lub emaliowany drut pokryty włóknem szklanym i impregnowany; zakres temperatur pracy: 180–200°C.

• Daglas® – drut z mieszanką włókien szklanych i poliestrowych; zakres temperatur: 155–180°C lub do 200°C; wysoka odporność mechaniczna i mały promień gięcia.

• VTV – połączenie zalet Silix® i Daglas®; większa wytrzymałość mechaniczna przy podwyższonej zawartości włókna szklanego.

Zastosowania

• pręty Roebla dla generatorów,

• silniki trakcyjne (do 220°C),

• generatory turbin wiatrowych,

• wysokonapięciowe maszyny wirujące.

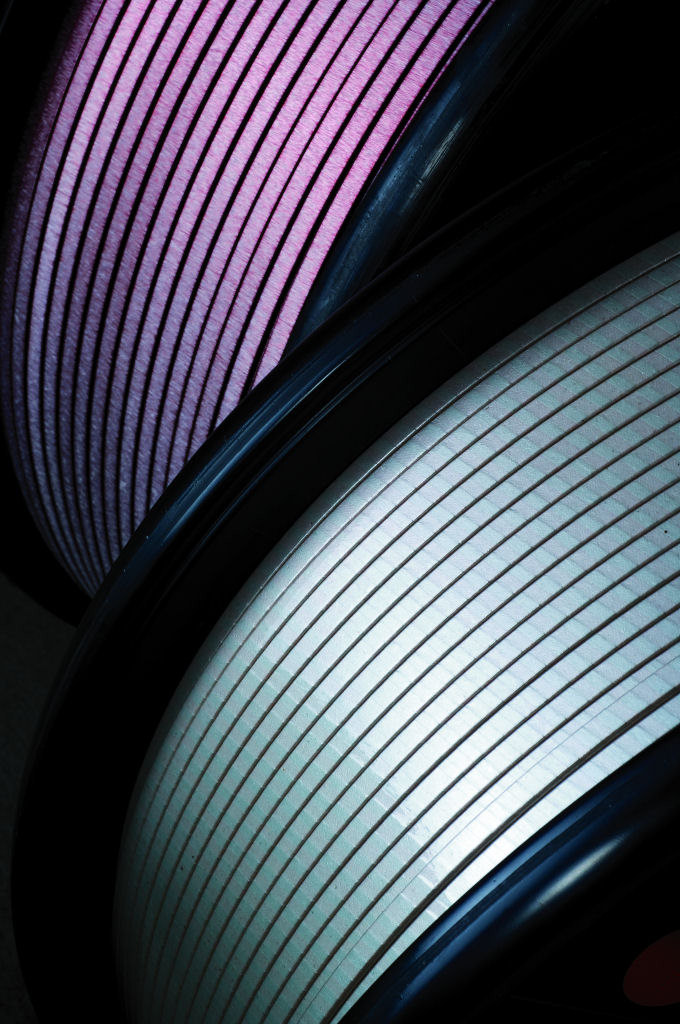

Oferujemy druty prostokątne gołe lub emaliowane, izolowane taśmą mikową, zgodne z normami IEC 60317-0-2 oraz NEMA MW-1000 (Grade 1 i Grade 2).

Izolacja realizowana jest przy użyciu różnych wariantów taśm Samicafilm®, co umożliwia precyzyjne dopasowanie do warunków pracy. Dla maszyn niskonapięciowych narażonych na skoki napięcia możliwe jest zwiększenie grubości izolacji już od 0,2 mm.

Parametry

• napięcie pracy do 18 kV,

• klasy temperaturowe od 155°C do 220°C.

Zastosowania

• generatory turbin wiatrowych,

• silniki wysokiego napięcia i mniejsze generatory,

• silniki dla przemysłu górniczego.

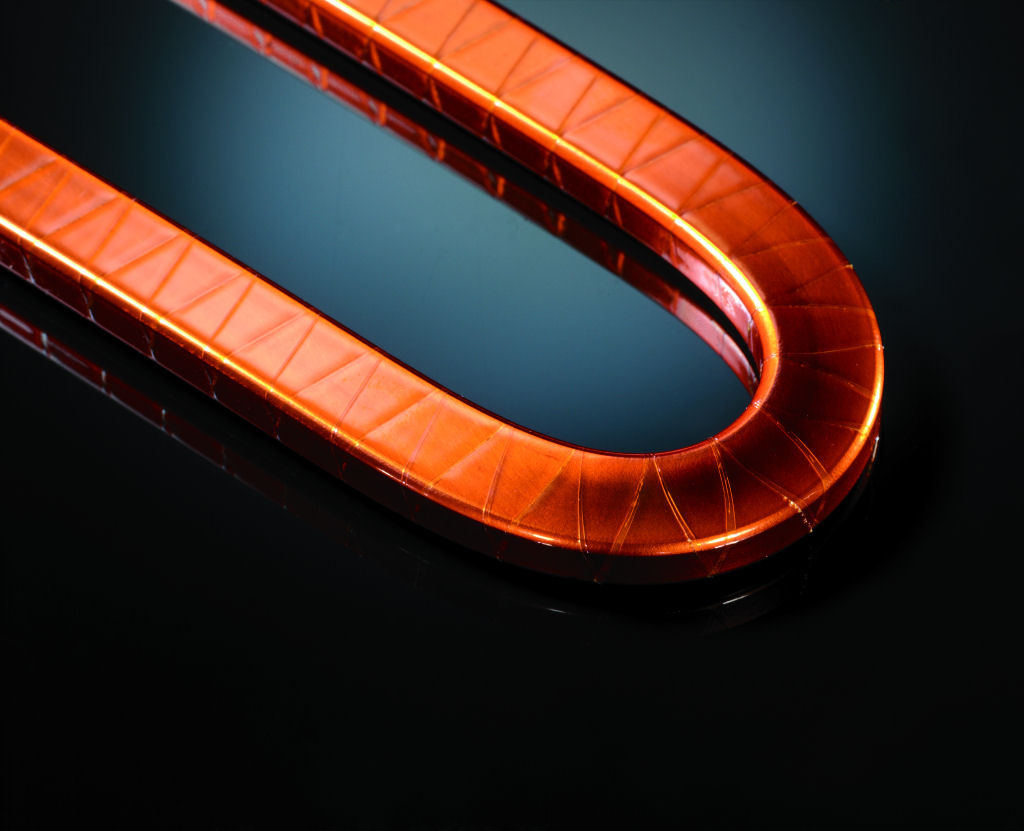

Druty poliimidowe charakteryzują się wysoką klasą temperaturową 220°C oraz bardzo wysoką odpornością elektryczną i chemiczną. Izolacja powstaje poprzez owijanie przewodów miedzianych taśmą poliimidową powleczoną jednostronnie lub obustronnie warstwą FEP (Teflon®).

Proces obróbki cieplnej powoduje uplastycznienie FEP i trwałe związanie warstw izolacji, tworząc nieporowatą, elastyczną powłokę.

Warianty specjalne

• odporne na wyładowania koronowe,

• odporne na wilgoć i wodę,

• wzmocnione mechanicznie (dodatkowa powłoka z włókna szklanego),

• z miedzią niklowaną - zwiększona odporność temperaturowa i radiacyjna.

Zastosowania

• silniki trakcyjne,

• silniki do ciężkich zastosowań (walcarki, maszyny górnicze, pompy olejowe),

• silniki okrętowe,

• generatory lotnicze,

• silniki dla elektrowni jądrowych.

• miedź ETP,
• miedź beztlenową,
• miedź niklowaną,

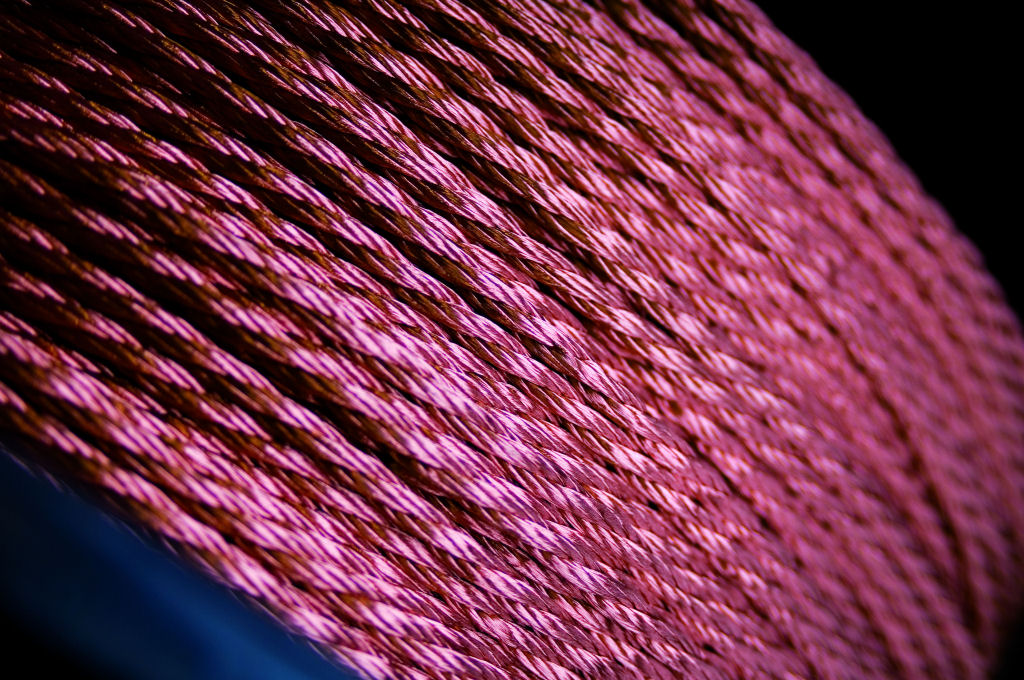

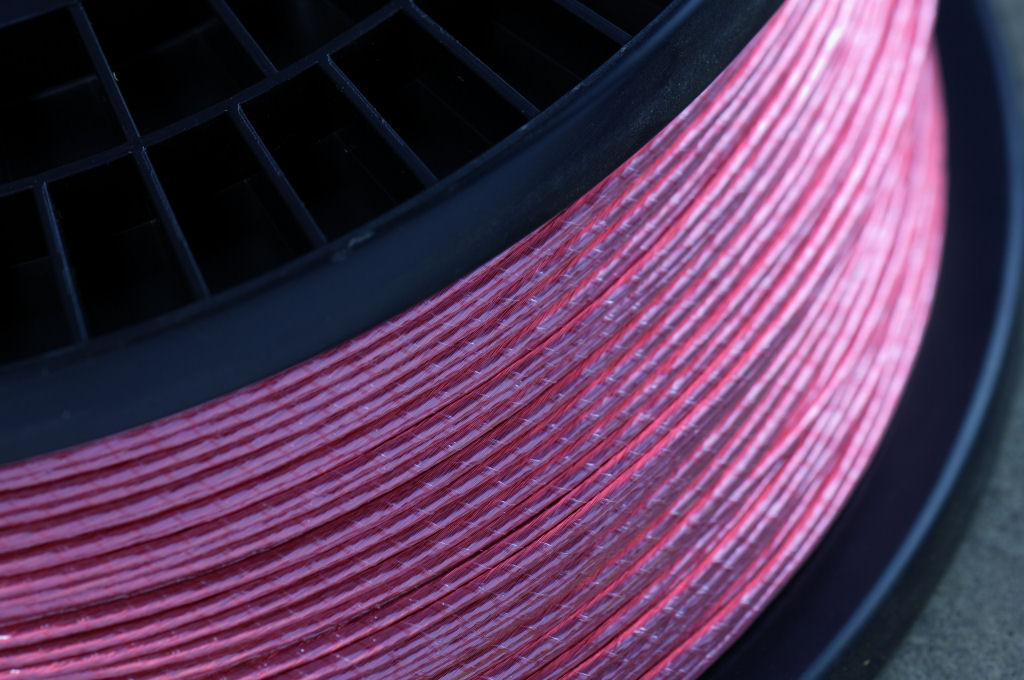

Wiązki licy wysokiej częstotliwości wykonywane są z cienkich, skręconych drutów emaliowanych. Niewielki przekrój pojedynczych żył skutecznie redukuje straty wiroprądowe tzw. efekt naskórkowy.

W standardowych rozwiązaniach stosuje się druty z emalią lutowalną, jednak możliwe są również warianty specjalne, w tym do pracy w wysokich temperaturach - do klasy temperaturowej 220°C.

Izolacja i powłoki zewnętrzne

Wiązki mogą być dodatkowo zabezpieczone poprzez:

• oplot z poliamidu (Nylon),

• oplot z włókien lub poliestrów (PET, PEN),

• papier aramidowy,

• folię poliimidową,

• powłoki z PVC, XLPE, PUR, silikonu lub innych materiałów specjalnych.

Dla poprawy współczynnika wypełnienia możliwe jest również nadanie wiązkom kształtu prostokątnego lub trapezowego.

Dostępny zakres wymiarów pojedynczego drutu zawiera się w przedziale od 0,071 mm do 2 mm, liczba drutów może wahać się od 2 do kilku tysięcy sztuk. Kształt prostokątny może posiadać maksymalny wymiar do 50x50mm.

Zastosowania

• transformatory wysokiej częstotliwości,

• indukcyjne ładowanie akumulatorów w samochodach elektrycznych,

• indukcyjne płyty grzejne,

• filtry wysokiej częstotliwości,

• transformatory szynowe,

• szybkie napędy elektryczne.

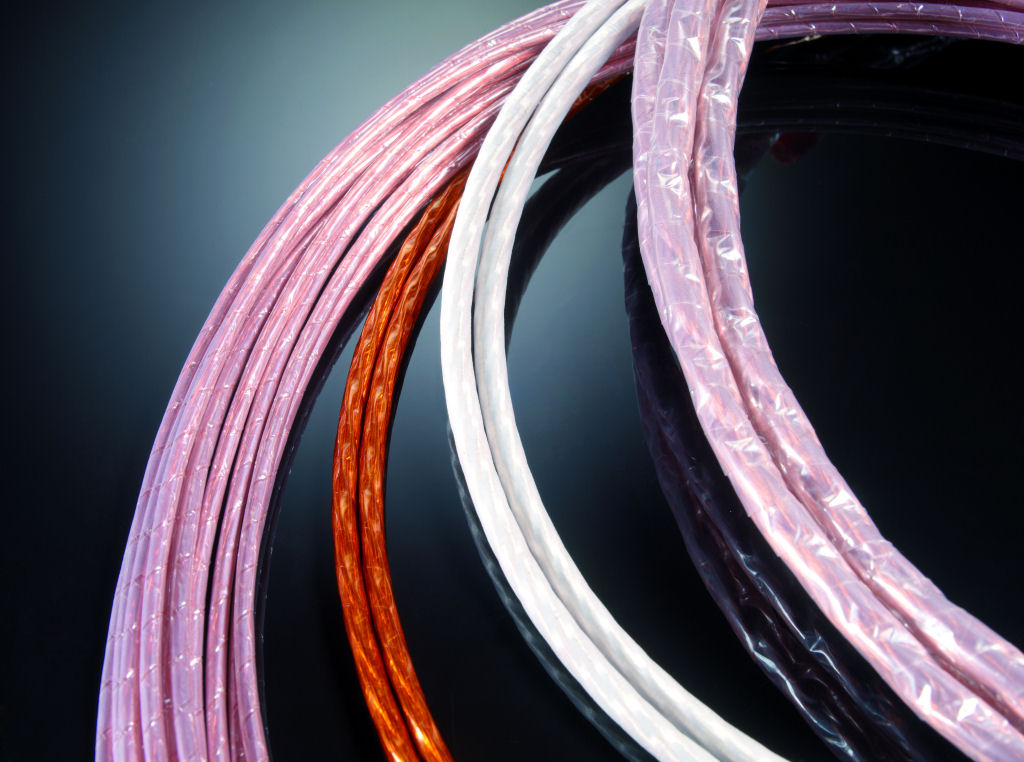

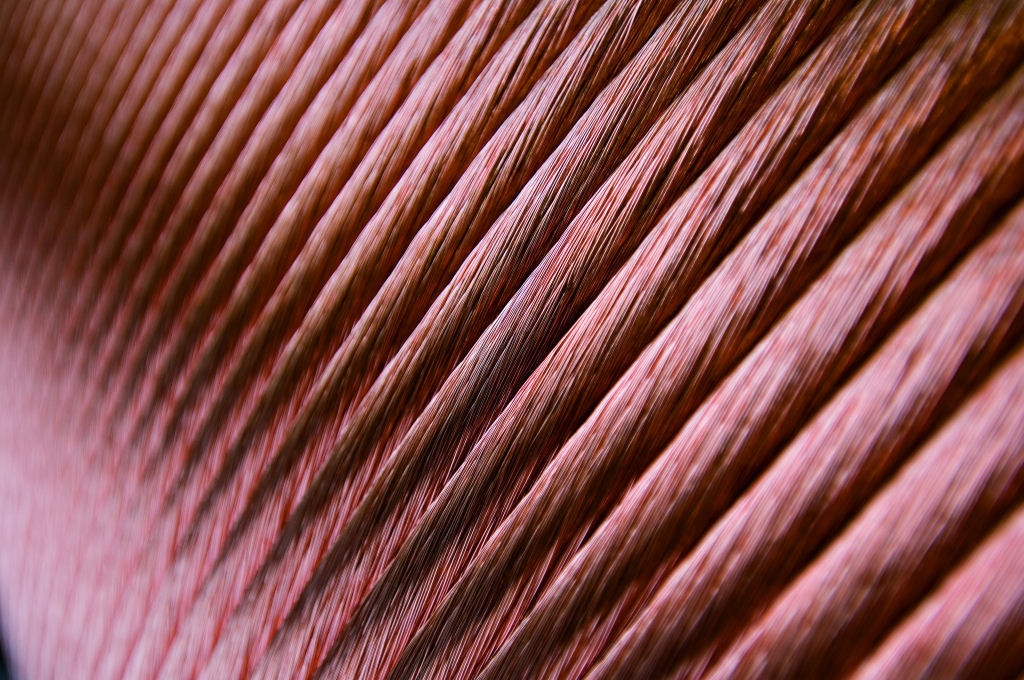

Okrągłe wiązki licy wyróżniają się bardzo dużą elastycznością, co czyni je idealnym rozwiązaniem w procesach produkcyjnych:

• małych transformatorów,

• niskonapięciowych maszyn wirujących.

Zastosowanie licy poprawia również wydajność urządzeń, szczególnie w aplikacjach o zmiennym obciążeniu.

Izolacja

W zależności od zastosowania stosuje się:

• taśmy poliestrowe,

• taśmy poliimidowe,

• taśmy mikowe,

• papier aramidowy.

Zwykle pojedyncze żyły stanowią gołe druty, jednak wykorzystuje się także druty emaliowane lub poddane specjalnej obróbce powierzchni (SST). Wymiary pojedynczego drutu okrągłego to 0,40mm, 0,50mm lub 1,00mm, a ich ilość zawiera się w zakresie od 2 do kilku tysięcy.

Zastosowania

• transformatory,

• dławiki,

• silniki niskiego napięcia,

• filtry do prądów o wysokim natężeniu.

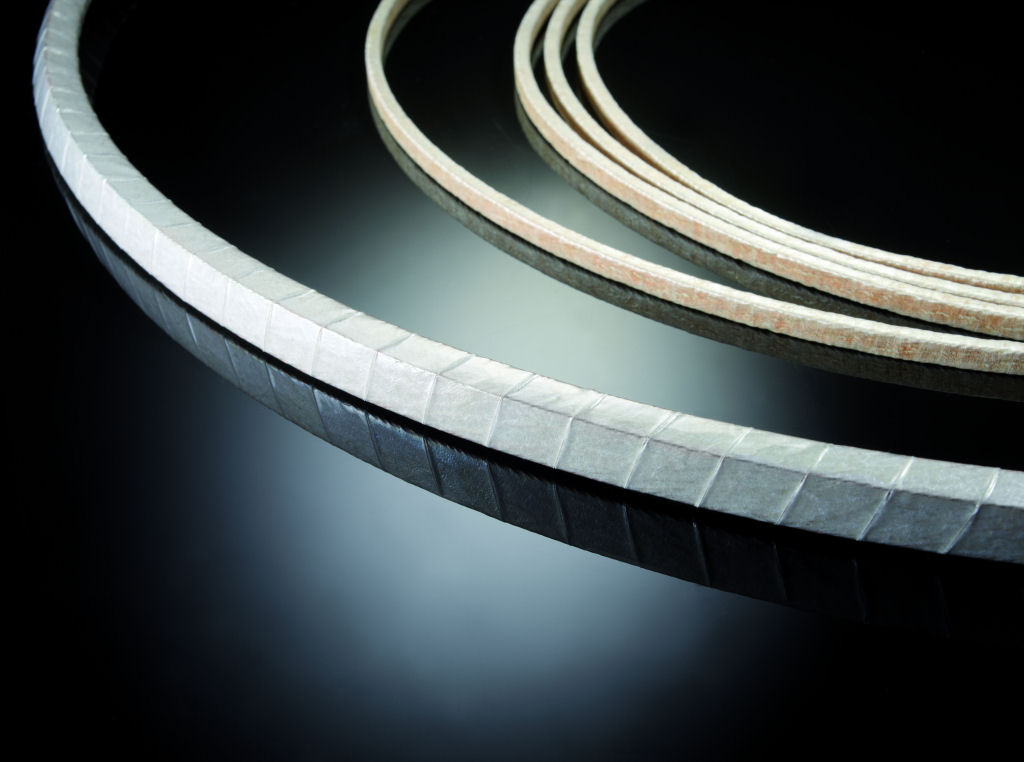

Wiązkom Licy  stosowanym w maszynach wirujących nadaje się kształt prostokątny w celu zwiększenia współczynnika wypełnienia miedzią, a tym samym wydajności maszyny. W zależności od zastosowania pokrywa się je taśmami Samicafilm, Samicapor, aramidowymi, poliestrowymi lub poliimidowym. Wiązki zbudowane są z pojedynczych żył w rozmiarze 0,50 mm lub 1,00 mm a ich ilość zawiera się w zakresie od 2 do kilku tysięcy. Wymiary przekroju aż do 50 x 50 mm.

Zwykle pojedyncze żyły stanowią gołe druty, jednak wykorzystuje się także druty emaliowane lub poddane specjalnej obróbce powierzchni (SST).

Zastosowania:

• Transformatory

• Dławiki

• Silniki niskiego i wysokiego napięcia

• Filtry do prądów o wysokim natężeniu

• Generatory turbin wiatrowych

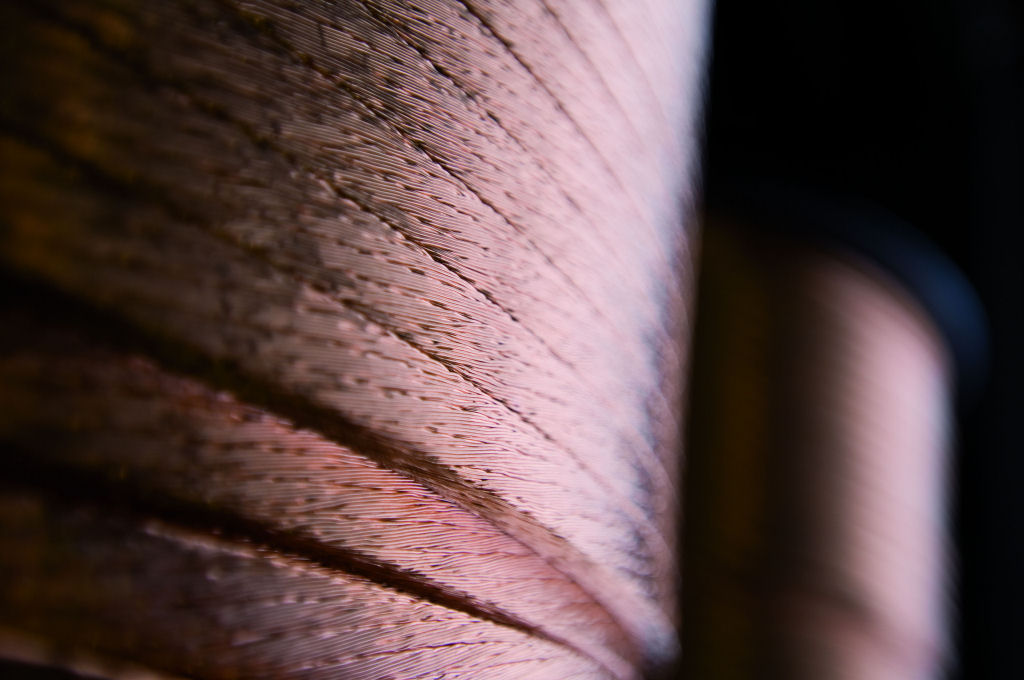

Specjalne lice okrągłe i prostokątne z obróbką SST (Special Surface-Treated) posiadają bardzo cienką warstwę galwaniczną na powierzchni drutów.

Takie rozwiązanie pozwala:

• znacząco zredukować straty wiroprądowe,

• ograniczyć efekt bliskości,

• zachować bardzo wysoki stopień wypełnienia miedzią.

Dodatkową zaletą wiązek SST jest bardzo łatwe łączenie, co usprawnia montaż i procesy produkcyjne.
