Kontrola rozkładu pola elektrycznego stanowi kluczowy element w procesie wytwarzania urządzeń wysokonapięciowych. Niewłaściwe lub brak odpowiednich zabezpieczeń przed wyładowaniami koronowymi może prowadzić do degradacji i przebicia izolacji elektrycznej, a w konsekwencji do uszkodzenia urządzenia.
Dodatkowo w trakcie wyładowań niezupełnych energia oddziaływująca z powietrzem prowadzi do powstawania ozonu oraz tlenków azotu, które są szkodliwe dla ludzi oraz przyspieszają starzenie materiałów izolacyjnych.
W celu zapobiegania tym zjawiskom stosuje się materiały przewodzące i półprzewodzące, które umożliwiają kontrolę oraz równomierny rozkład pola elektrycznego w układzie izolacyjnym.
VOLTAFLEX® to laminaty elektroizolacyjne DM (2-warstwowe) lub DMD (3-warstwowe) z folią PET i włókniną PET, przeznaczone do izolacji żłobkowej, warstwowej i fazowej w silnikach elektrycznych, generatorach oraz transformatorach.
Materiały dostępne są z różnymi grubościami włókniny PET, co pozwala dopasować grubość laminatu oraz jego właściwości mechaniczne do wymagań konkretnej aplikacji.
Laminaty VOLTAFLEX obejmują klasy cieplne od B do H (130-180°C), przy czym większość produktów pracuje w zakresie B-F, a wybrane warianty wysokotemperaturowe osiągają klasę F-H.
Laminaty NM, NMN oraz NMNM z Nomex® z folią PET.
Klasa cieplna: 155–180°C.
Przeznaczone do izolacji żłobkowej, warstwowej i fazowej w silnikach elektrycznych, generatorach oraz transformatorach.
Laminaty NK, NKN i KNK z Nomex® i folią poliimidową.
Klasa cieplna: H–N (180–200°C).
Przeznaczone do izolacji żłobkowej, warstwowej i fazowej w silnikach elektrycznych, generatorach oraz transformatorach pracujących w warunkach wysokiego obciążenia termicznego.
Klasa cieplna: H–N (180–200°C).
Przeznaczone do izolacji żłobkowej, warstwowej i fazowej w silnikach elektrycznych, generatorach oraz transformatorach pracujących w warunkach wysokiego obciążenia termicznego, szczególnie tam, gdzie wymagana jest odporność na wyładowania koronowe oraz właściwości trudnopalne.
Klasa termiczna H-N (180 °C – 200 °C).
Laminaty przeznaczone do izolacji żłobkowej, warstwowej i fazowej w silnikach elektrycznych, generatorach i transformatorach narażonych na wysokie obciążenia cieplne.
Stosowane do izolacji żłobkowej i fazowej w silnikach niskiego napięcia lub jako izolacja międzywarstwowa w cewkach dławików oraz małych transformatorach suchych.
Klasa cieplna: 130°C.
Oferujemy materiały Nomex® marki DuPont™, dystrybuowane przez firmę Isovolta – wieloletniego, autoryzowanego partnera DuPont™ na rynkach globalnych, obejmujących m.in. Europę, Azję, Afrykę oraz Amerykę Północną i Południową.
Zapewniamy pełen zakres produktów Nomex® oraz wsparcie techniczne i dostęp do kart katalogowych.
Oferujemy materiały Kapton® marki DuPont™, dostarczane przez autoryzowanych partnerów dystrybucyjnych DuPont™ na rynkach międzynarodowych.
Zapewniamy dostęp do informacji technicznych oraz pełnej dokumentacji produktowej.
Oferujemy folie Mylar® marki DuPont™, szeroko stosowane w aplikacjach elektroizolacyjnych i przemysłowych, dostępne w różnych wariantach i grubościach.
Zapewniamy dostęp do informacji technicznych oraz dokumentacji produktowej.

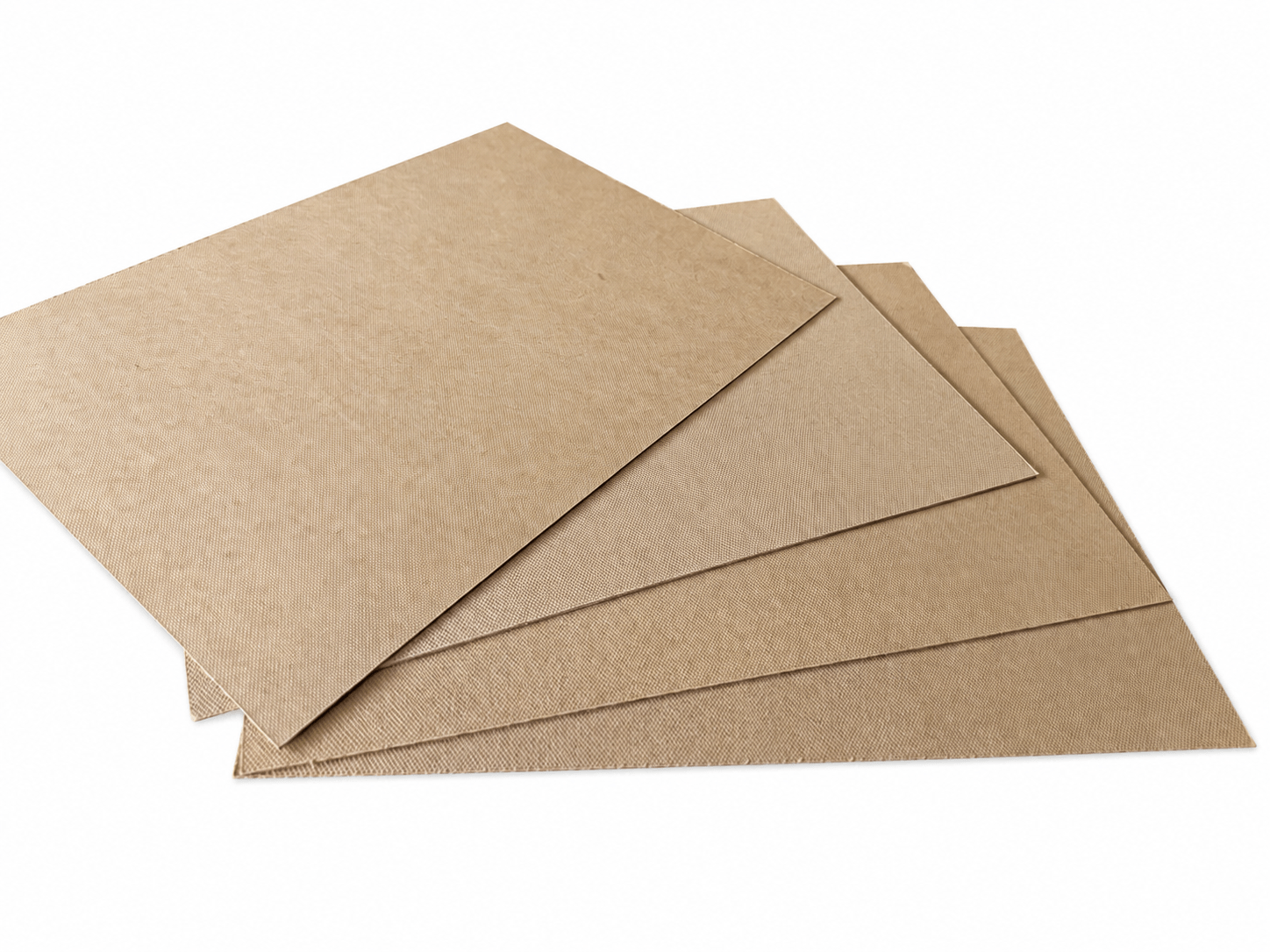

ISOBOARD 3050 to preszpan o bardzo dobrej rozciągliwości oraz stabilności wymiarowej. Wytwarzany z niebielonej celulozy siarczanowej, rekomendowany jest do zastosowań takich jak cylindry izolacyjne, przegrody międzypoziomowe i międzyfazowe, a także do produkcji dysków i pierścieni stosowanych w transformatorach olejowych.
ISOBOARD 3052 to wstępnie sprasowany preszpan o wysokiej gęstości i bardzo dużej wytrzymałości mechanicznej oraz znakomitej stabilności wymiarowej. Produkowany z niebielonej celulozy siarczanowej, przeznaczony jest do zastosowań konstrukcyjnych w transformatorach energetycznych, gdzie wymagana jest wysoka integralność elektryczna i odporność mechaniczna - m.in. do produkcji pierścieni, pierścieni statycznych, belek, płyt dociskowych, listew itp.

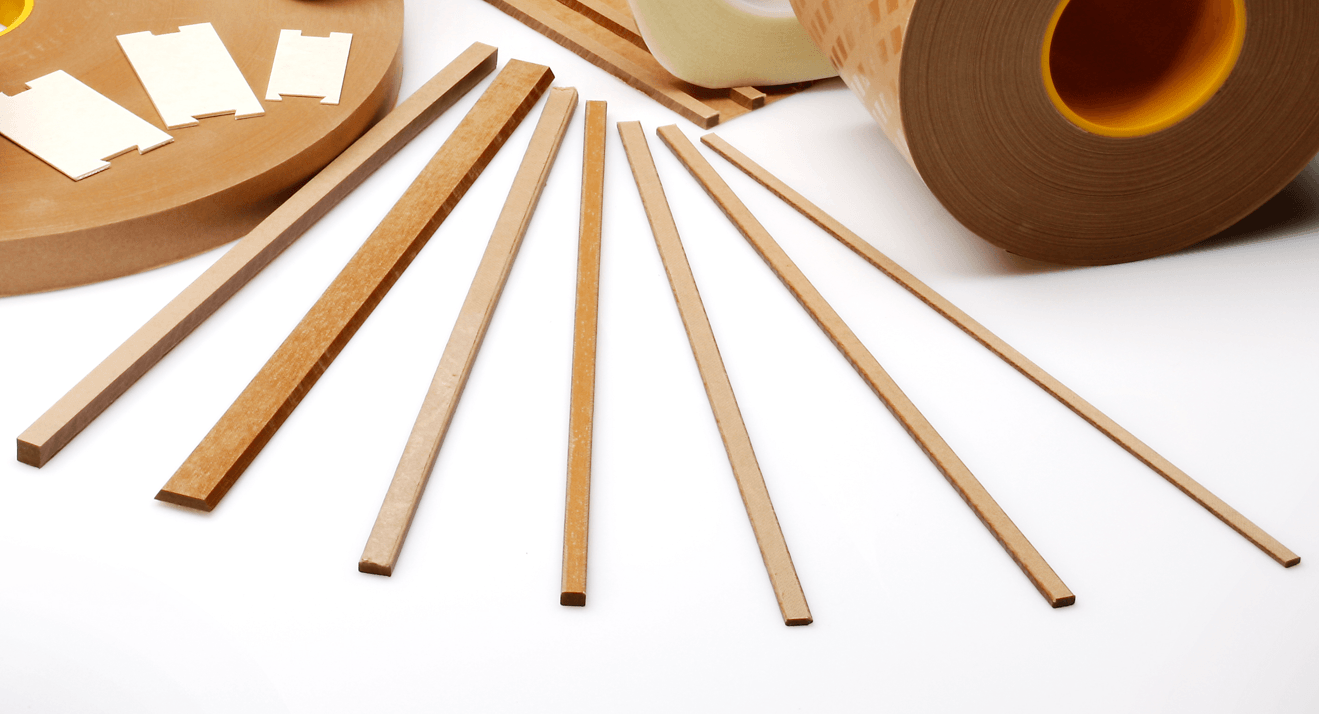

ISOSTRIP 3052 produkowany jest na bazie preszpanu ISOBOARD 3052. Elementy te wykonywane są z zaokrąglonymi krawędziami, co zapobiega uszkodzeniom przylegającej izolacji. Stosowane są jako dystanse osiowe, elementy kanałów chłodzących w transformatorach olejowych oraz w innych aplikacjach wymagających precyzyjnych profili izolacyjnych.
Oznaczenia profili:
RE – prostokątny, TR – trapezowy, T – profil typu T
Radialne dystanse ISOSPACER 3052 wykonywane są z preszpanu ISOBOARD 3052. Powstają w procesie precyzyjnej obróbki mechanicznej według dokumentacji klienta. Dostępne są w różnych standardowych formach, m.in. teownik (profil T), ceownik (profil U), stosowanych powszechnie do formowania kanałów chłodzących w transformatorach olejowych.

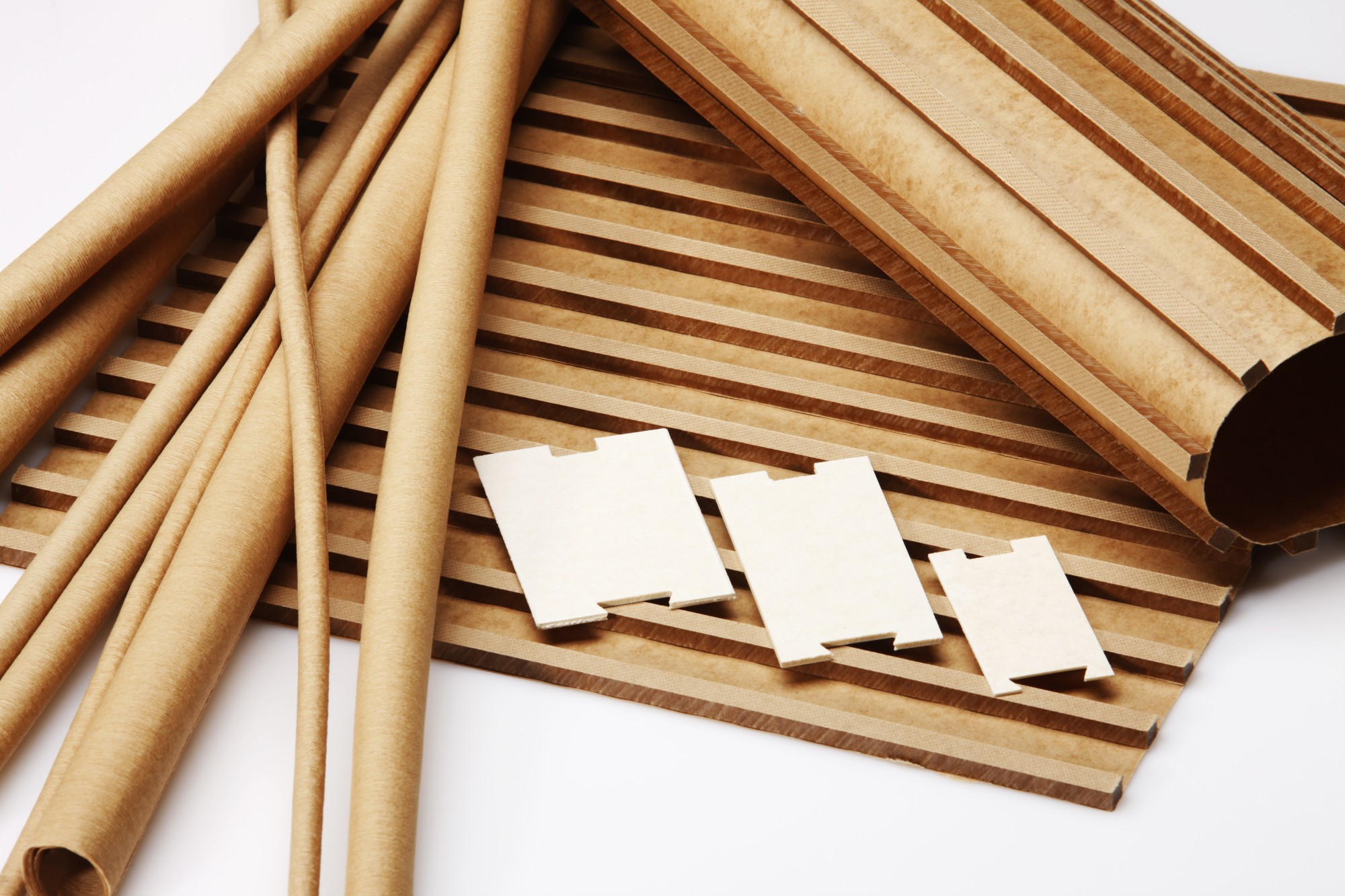

ISOCHANNEL 3052 to konstrukcja wykonana z listew preszpanowych ISOBOARD 3052 o zaokrąglonych krawędziach, trwale połączonych z podkładem z papieru preszpanowego. Produkt przeznaczony jest do budowy kanałów chłodzących w transformatorach olejowych, zapewniając stabilność mechaniczną i odpowiedni przepływ oleju.
Preszpany wysokotemperaturowe Nomex®
NOMEX® Type 992 to preszpan o niskiej gęstości, przeznaczony do zastosowań wymagających połączenia dobrej wytrzymałości mechanicznej, właściwości formowania oraz wysokiej integralności elektrycznej. Typowe obszary zastosowania to bariery izolacyjne, dystanse szczelinowe, wypełniacze końcowe, rdzenie cylindryczne, jarzma uzwojeń itp.
NOMEX® Type 993 to preszpan o średniej gęstości, zapewniający optymalną równowagę pomiędzy sztywnością, a podatnością na formowanie. Cechuje się doskonałą absorpcją oleju oraz bardzo dobrymi właściwościami zarówno w powietrzu, jak i w oleju. Stosowany do produkcji elementów trójwymiarowych, takich jak pierścienie typu V, pierścienie kątowe, szpule, a także bariery i dystanse oraz rury rdzeniowe.
NOMEX® Type 994 to zagęszczony, sztywny preszpan o unikalnej kombinacji bardzo wysokiej odporności na ściskanie — również w podwyższonych temperaturach — oraz zwiększonej chłonności oleju. Parametry te czynią go doskonałym materiałem na dystanse oraz elementy konstrukcyjne w systemach olejowych.
NOMEX® Type 994 NPT to odmiana preszpanu T-994 w cienkich grubościach, zachowująca wysoką odporność na ściskanie i właściwości absorpcji oleju. Przeznaczona do aplikacji wymagających bardzo cienkich, sztywnych elementów izolacyjnych.
ISOSTRIPS 0994 wykonywane są z preszpanów Nomex® T-994. Przeznaczone są do tworzenia kanałów chłodzących, jako dystanse osiowe oraz do innych zastosowań konstrukcyjnych w transformatorach olejowych i energetycznych.
ISOSPACERS 0994 produkowane są z preszpanów Nomex® T-994. Elementy te są obrabiane mechanicznie zgodnie z dokumentacją klienta i stosowane w transformatorach średniej oraz dużej mocy. Dostępne są różne standardowe kształty, m.in. teownik (profil T), ceownik (profil U), dopasowane do typowych geometrii kanałów chłodzących i układów izolacyjnych.
ISOPRESS Paper 3040 to kalandrowany papier celulozowy o podwyższonych parametrach, wykonany w 100% z czystej celulozy siarczanowej. Dzięki wysokiemu napięciu przebicia oraz dużej wytrzymałości mechanicznej, materiał znacznie wyróżnia się w zastosowaniach elektroizolacyjnych i konstrukcyjnych.
Typowe zastosowania obejmują izolacje czołowe, izolacje międzywarstwowe (layer insulation), pierścienie dystansowe i inne elementy stosowane w maszynach elektrycznych oraz transformatorach.
ISOCREPE Paper 3588 produkowany jest na bazie papieru ISOKRAFT 3588. Stosowany jest jako izolacja elementów wysokiego napięcia w urządzeniach elektroenergetycznych. Wysoki stopień krepowania (crepe) zapewnia łatwą obróbkę - zarówno ręczną, jak i automatyczną - oraz doskonałe przyleganie warstw. Dostępne są różne poziomy krepowania, aby sprostać wymaganiom rynku.
NOMEX® Type 410 to kalandrowany papier izolacyjny o wysokiej wytrzymałości dielektrycznej, znakomitej odporności mechanicznej, elastyczności i trwałości. Jest to podstawowy i najczęściej stosowany typ papieru NOMEX®, powszechnie wykorzystywany w większości urządzeń elektroenergetycznych wymagających izolacji o podwyższonych parametrach.
Materiał jest dostępny w 11 zakresach grubości od 0,05 do 0,76 mm (2-30 mil), co pozwala na łatwe dopasowanie do wymagań danej aplikacji.
DuPont NOMEX® Type 926 to wytrzymały, stabilny termicznie papier izolacyjny o wysokiej wytrzymałości dielektrycznej. Zaprojektowany specjalnie do izolacji przewodów w transformatorach zanurzonych w oleju, gdzie wymagane są znakomite parametry elektryczne i długotrwała odporność termiczna.
NOMEX® Type E56 został opracowany z myślą o aplikacjach, w których kluczowy jest optymalny stosunek kosztów do parametrów. Materiał ten cechuje umiarkowana wytrzymałość mechaniczna i dielektryczna, przy jednoczesnym zachowaniu wysokiej odporności termicznej na poziomie 220°C (wg UL). Jako papier o średniej gęstości plasuje się pomiędzy NOMEX® Type 410 a NOMEX® Type 411.
ISOCREPE Paper 0410 produkowany jest z papieru Nomex® T-410. Wysoki stopień krepowania zapewnia bardzo dobrą elastyczność i ułatwia zarówno ręczną, jak i automatyczną aplikację materiału. Struktura krepowana zwiększa zdolność do formowania i zapewnia pewne związanie warstw izolacji.
ISOCREPE Paper 0411 powstaje na bazie Nomex® T-411. Dzięki wysokiemu stopniowi krepowania materiał cechuje się bardzo dobrą elastycznością, ułatwia proces owijania i zapewnia mocne wiązanie warstw. Produkt dedykowany jest do wysokiej jakości izolacji w transformatorach o podwyższonych wymaganiach termicznych.

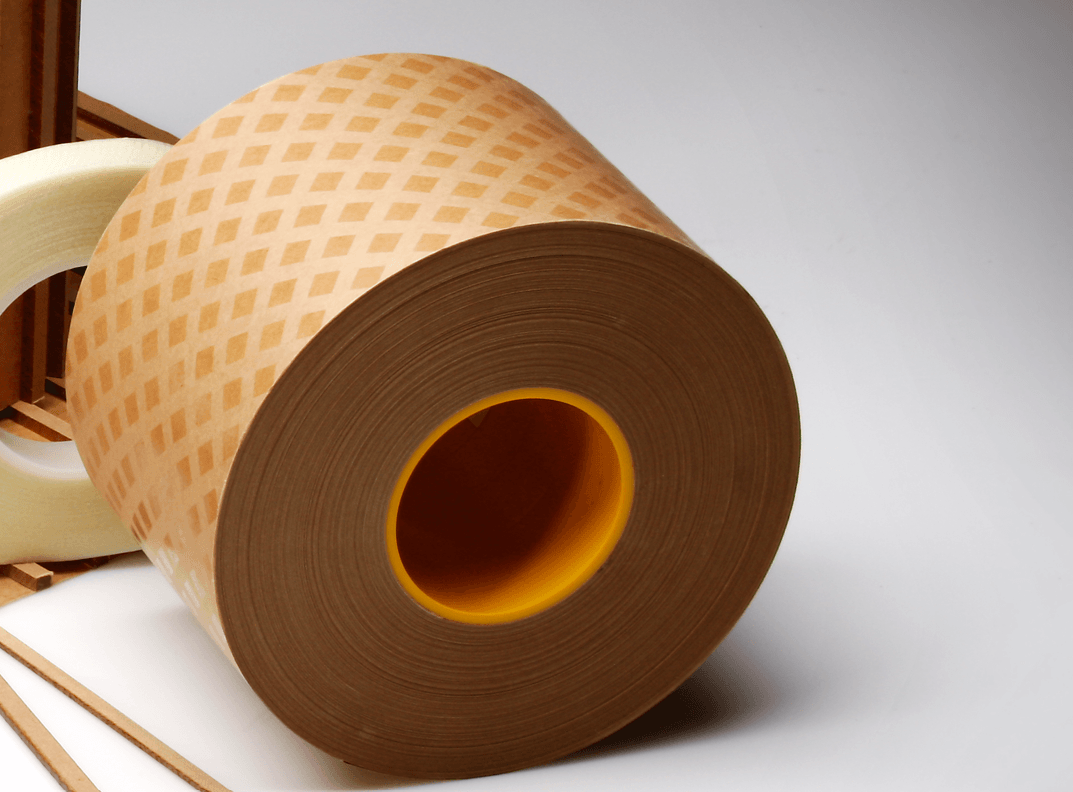

Diamond Dotted Paper wytwarzany jest na bazie papieru ISOKRAFT lub ISOPRESS. Obustronnie nanoszone punkty z żywicy epoksydowej w stanie B pozwalają na jednoczesne klejenie i izolowanie warstw folii aluminiowych lub miedzianych. Rozmieszczenie punktów żywicy umożliwia optymalną impregnację olejową.
Papier ISO DD 0410 produkowany jest na bazie Nomex® T-410, z obustronnym nadrukiem wysokiej klasy żywicy epoksydowej w stanie B, nanoszonej w formie regularnych punktów o geometrii rombu (diamond dotted). Materiał łączy właściwości izolacyjne papieru Nomex® z adhezją uzyskiwaną po procesie wygrzewania, dzięki czemu warstwy uzwojenia mogą zostać skutecznie sklejone za pomocą folii, tworząc jednolity blok konstrukcyjny.
Wysoka wytrzymałość na rozciąganie i elastyczność papieru ISO DD 0410 sprawiają, że jest on idealny do zastosowań w uzwojeniach transformatorów. Użycie tego materiału w znaczący sposób zwiększa odporność uzwojeń na działanie sił zwarciowych w porównaniu z systemami konwencjonalnymi.
Papier ISO DD E56 produkowany jest na bazie Nomex® E56, z obustronnym nadrukiem wysokiej klasy żywicy epoksydowej w stanie B. Rozmieszczenie żywicy w formie punktów o geometrii rombu (diamond dotted) zapewnia właściwą impregnację i kontrolowaną adhezję. Po wygrzewaniu materiał doskonale wiąże warstwy uzwojeń, tworząc jednolity, stabilny pakiet.
Produkt łączy właściwości papieru Nomex® E56 z mechaniczną wytrzymałością systemu żywicznego, co czyni go odpowiednim materiałem dla uzwojeń narażonych na wysokie obciążenia elektro-mechaniczne.
ISOCREPE Tube 3588 produkowany jest z papieru ISOCREPE 3588 i przeznaczony do izolacji kabli oraz punktowych elementów wysokiego napięcia w transformatorach olejowych. Krepowana struktura zapewnia wysoką elastyczność i bardzo dobre przyleganie podczas montażu.
ISOCREPE Tubes 0411 produkowane są z papieru Nomex® T-411 o wysokim stopniu krepowania, co zapewnia wyjątkową elastyczność. Krepowanie prostopadłe do osi rury znacząco zwiększa odporność na pękanie oraz umożliwia zginanie elementu w stopniu nieosiągalnym dla zwykłych rur papierowych.
Zastosowanie ISOCREPE Tubes 0411 eliminuje ryzyko rozwarstwienia, charakterystyczne dla rur z papieru niekrepowanego, szczególnie w warunkach odkształceń montażowych. Dodatkowo, specjalny klej stosowany w procesie produkcji gwarantuje pełną czystość olejową i brak zanieczyszczeń, dzięki czemu rury mogą być bezpiecznie stosowane w transformatorach olejowych.
Parametry techniczne:

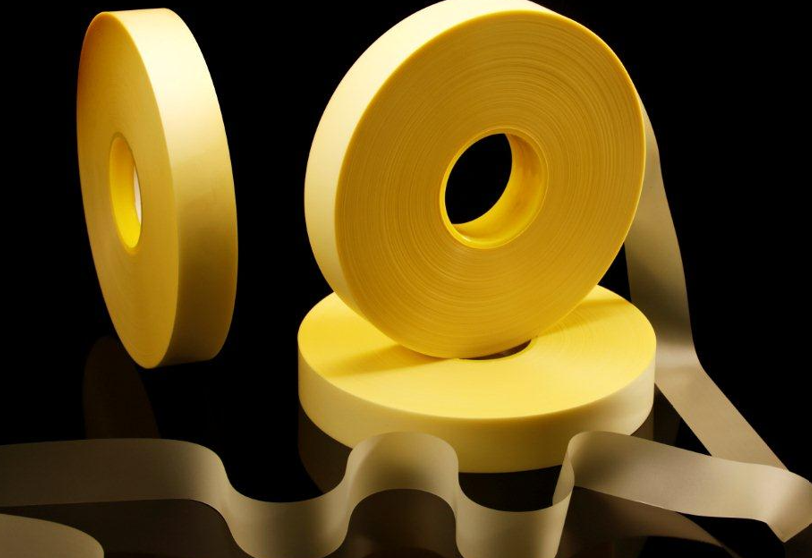

ISOAD Tape 4000 to taśma izolacyjna wyprodukowana na bazie papieru Nomex®, pokryta termoutwardzalnym klejem akrylowym. Przeznaczona jest do zastosowań w transformatorach olejowych, gdzie wymagana jest odporność termiczna oraz pewne, stabilne wiązanie warstw izolacji.
